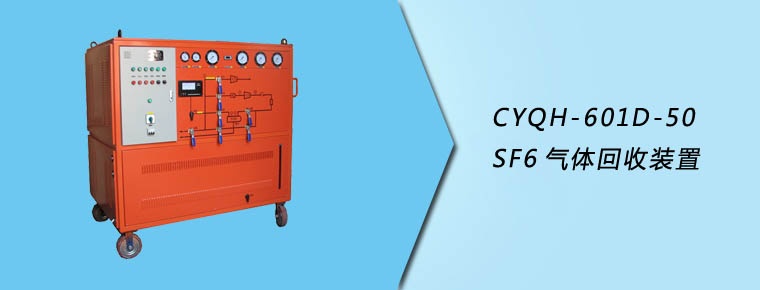

本裝置是參照電力部 DL/T662 《六氟化硫充氣及回收裝置》標準生產制造的，由SF6壓縮機、真空泵、真空系統有防回油裝置, 冷凝系統、貯液罐、凈化系統內置可再生干燥過濾器、塵埃過濾器、球型閥門、真空計以及電氣控制系統，壓力探測，溫度計及報警裝置的控制和檢測儀表等輔助設施等組成。
適用于SF6電器，GIS組合電器SF6氣體絕緣電器設備的制造、現場安裝、檢修維護的使用運行。
| 型 式 | 冷凍液化,風冷,手推移動式 | |
| 工作環境溫度 | -10℃～40℃ | |
| 回收 | 初壓力(Mpa) | 0.8 |
| 終壓力(Mpa) | ≤0.05 | |
| 1m3容積所需時間(h/m3) | ≤1 | |
| 充氣 | 初壓力(Pa) | ≤133 |
| 終壓力(Mpa) | ≤0.8 | |
| 1m3容積所需時間(h/m3) | ≤0.3 | |
| 抽真空從0.1MPa至133Pa需時間 (h/m3 ) | ≤0.5 | |
| 極 限 真 空 (Pa) | ≤10 | |
| 年 泄 漏 率 | ≤0.5% | |
| 回收后SF6氣體純度 | 水分(PPM/V) | ≤60 |
| 油分(PPM/W) | ≤3 | |
| 塵埃 | ≤1 | |
| 貯存容器 | 貯存方式 | 液態 |
| 壓力(MPa) | 4.0 | |
| 容積(L) | 55 | |
| 貯液量 | 50 | |
| 液化方式 | 冷凍液化 | |
| 汽化方式 | 電加熱 | |
| 干燥過濾器再生方式 | 真空加熱活化再生 | |
| 電源 | 三相五線 3Φ 380V有零線 | |
| 總功率(kW) | ≤15 | |
| 噪聲dB(A) | ≤75 | |
| 外形尺寸 | 1380mm×780mm×1350mm | |
| 設備自重 | ≤500 | |
